§ 21. ОБОРУДОВАНИЕ ДЛЯ ГОРЯЧЕЙ НАВИВКИ ПРУЖИН

Крупные винтовые цилиндрические пружины навивают на пружинонавивочных станках — автоматах моделей А540, А540А и А541. Автоматы предназначены

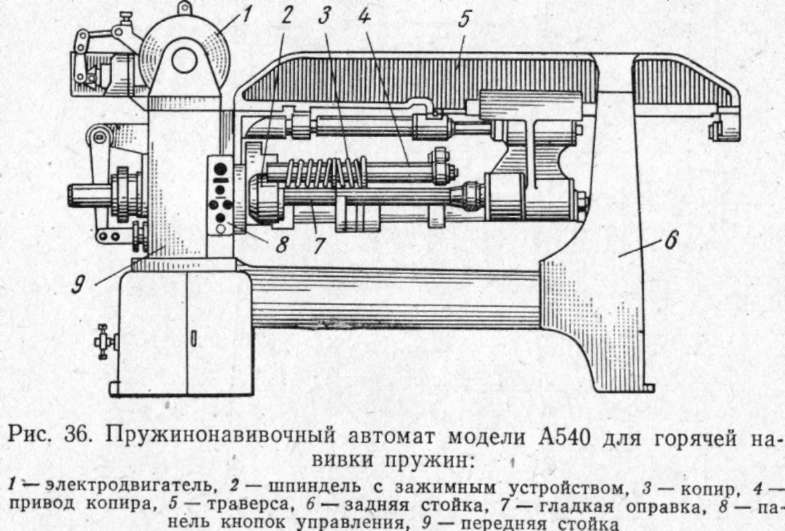

для горячей навивки пружин из прутков круглого и квадратного профиля и из полосы. На автоматах (рис. 36) предусмотрены наладочный и автоматический режимы работы. При наладке можно кнопками включать любой механизм. При автоматической работе совершается законченный цикл навивки по заданному режиму, по окончании навивки пружина сбрасывается со станка.

Станина автомата имеет стол, на котором установлена с левой стороны бабка, вращающая оправку. С правой стороны стола расположена стойка. К стойке прикреплена траверса, связанная другим концом с бабкой вращения. Взаимное расположение стола, корпуса бабки и траверсы обеспечено штифтами. Траверса имеет направляющие, по которым перемещается механизм оправки. Ход оправки ограничивается упором. Левая часть стола имеет коробку, разделенную на две половины, в которых размещены пневматическая аппаратура и электроаппаратура. Через всю станину от бабки до стойки установлена стальная балка квадратного сечения, на которой находится привод узла копира.

Автоматы моделей А540 и А540А отличаются один от другого только узлами привода копира. Смазка отдельных узлов автомата индивидуальная. Система смазки снабжена шприцем для прокачивания шариковых и колпачковых масленок. Червячная пара в бабке вращения оправки смазывается погружением зубьев червячного колеса в масляную ванну.

Навивочное приспособление автомата снабжается набором гладких оправок, размер которых определяется внутренним размером навиваемых пружин. Оправка получает вращательное движение от червячной пары бабки вращения. Параллельно оправке устанавливается копир-червяк, который изготовляют по размерам горячей пружины. Горячая заготовка устанавливается в специальный захват — прижим, который имеет профиль навиваемой заготовки. При наладке прижим захвата и начало ручья копира устанавливают так, чтобы они совпадали с направлением навивки пружины. Горячая заготовка устанавливается в зажимное устройство, копир и оправка приводятся во вращательное движение. По окончании навивки пружины автомат останавливает вращение оправки и копира. Под действием пневматического цилиндра оправка выводится из навитой пружины. Навитая горячая пружина свободно спадает с зажимного устройства по желобу в тару.

Оснастка к пружинонавивочному станку-автомату с оправкой состоит из копира, гладкой оправки и зажимного устройства.

Копир имеет форму червячного вала, ручей которого по форме и размерам соответствует форме и размерам навиваемой пружины. Копир устанавливают и закрепляют на приводе копира. Поджимной пружиной, установленной на приводе копира, устраняют несоответствие в расположении ручья копира и зажима.

Гладкая цилиндрическая оправка 'имеет на одном конце утолщенную часть с фланцем и резьбой. Оправка закрепляется колпачковой гайкой на штоке гидравлического цилиндра, который обеспечивает ее перемещение из зоны навитой пружины.

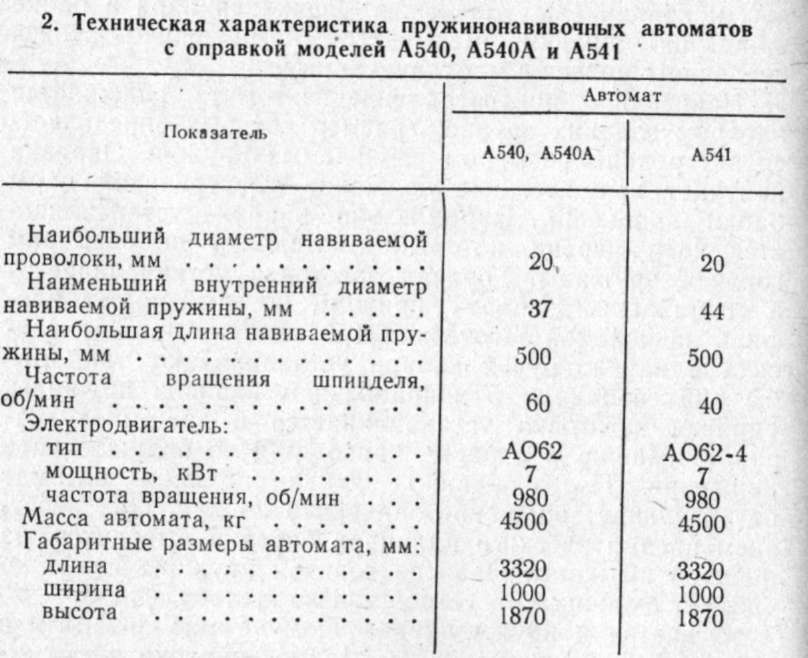

Зажимное устройство смонтировано в шпинделе навивочного станка. Оно состоит из выступа на шпинделе, образующего гнездо для установки конца заготовки и прижима. Прижим представляет рычаг, закрепленный на оси в шпинделе. Прижим срабатывает под действием пневматического устройства. В табл. 2 приведена техническая характеристика пружинонавивочных автоматов моделей А540, А540А и А541.

Нагревательное устройство находится в непосредственной близости от пружинонавивочного автомата. Качество нагрева заготовок влияет на работу автомата.

Крупные винтовые пружины можно навивать на обычных токарно-винторезных станках. В патроне передней бабки станка закрепляют цилиндрическую  оправку с зажимным устройством. Другим концом оправку устанавливают в центр задней бабки станка. На продольном суппорте станка устанавливают приспособление, которое осуществляет направимте навивки пружины на гладкую оправку.
