В зависимости от вида и назначения пружины подвергают одному из
видов технологических испытаний и контролю Технологические испытания на
растяжение
гидравлических, механических и пневматических прессах. Гидравлический
испытательный пресс (рис. 48) имеет подвижный стол-траверсу 7, на котором
устанавливают приспособление с обжимаемой пружиной. Шток гидравлического пресса
пуансоном 5 давит на пружину и сжимает ее до предела. Пресс оборудован
манометром /, который показывает величину давления на пружину. Линейка 2
предназначена для определения линейной величины осадки пружины.
Машина модели Р-5 (рис. 49)
имеет станину /, рычаг 4, который установлен на оси. Тяга 3 перемещает рычаг 4
от гидравлического цилиндра. Динамометр 2 указывает величину силы, действующей
на пружину. Испытания пружин на машинах модели Р-5 позволяют установить величину
растяжения (рис. 49, а) или величину осадки пружины (рис. 49, б), а также
вскрыть необнаруженные дефекты. Прессы и
машины применяют для испытания средних и крупных пружин.
Мелкие пружины испытывают на
машинах лабораторного типа. В цеховых условиях применяют прессы и приборы
разнообразной конструкции. Один из таких прессов показан на рис. 50. На прессе
испытывают пружины сжатия и растяжения. Он состоит из чугунного нижнего
основания / и верхней неподвижной траверсы •/, соединенных двумя колонками 2, на
одной из которых установлена масштабная линейка 5. В верхней части траверсы
установлена рычажная система 3.
Пресс имеет винт 8, на котором установлена специальная гайка, в проушину которой
устанавливается пружина растяжения 6. Винт 8 может перемещаться от
гидравлического цилиндра, установленного в нижней станине пресса.
Для испытания пружин сжатия и растяжения применяют прибор, представляющий собой
обыкновенные
настольные весы. Площадка для взвешивания оборудована приспособлением для
установки пружин. Усилие, приложенное к пружине, указывает стрелка на круглой
шкале прибора. Величину осадки читают на шкале, установленной на приспособлении.
Для проверки пружин
на усилие используются
весы МИП-10 и
МИП-100-2.
Пружины ответственного назначения подвергают динамическим испытаниям на копре,
который состоит из двух параллельных стоек высотой до 10 м, по которым
перемещается баба. Подъемный механизм поднимает и устанавливает бабу на
определенной высоте, с которой механизм освобождает бабу и происходит ее
свободное падение. Бабы копров для испытания пружин имеют массу от 8 до 80 кг.
К динамическим испытаниям относится метод многократно переменных сжатий или
растяжений. На рис. 51 показан прибор для испытания пружин многократно
переменным сжатием. Прибор состоит из следующих частей: станины /, трех стоек И,
нижнего угольника 3, верхнего угольника 4, шпинделя 10, нижнего диска 9,
стержней 5, направляющих 6, верхнего диска 8 и редуктора 2. На нижнем диске 9
запрессованы стержни 5 и две направляющие 6. Диск-прижим (верхний) 8
имеет отверстия для свободного перемещения стержне, на которых устанавливают
пружины для испытаний.
На стержни 5, прижимая пружины, устанавливают прижим 8, который закрепляют на
шпинделе 10.
Шпиндель соединен в нижней части прибора с кулачковым валом, который при
вращении передает колебания шпинделя. Возвратное движение шпинделю обеспечивают
испытуемые пружины и пружины, установленные на направляющих колонках.

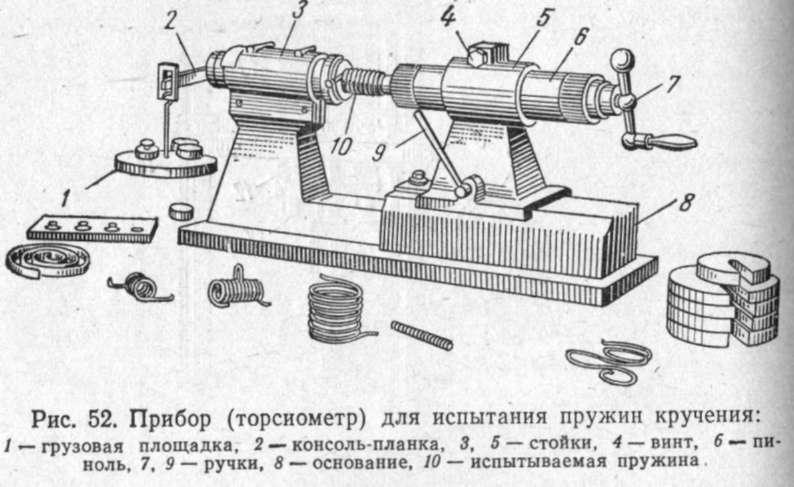

Для испытания пружин кручения применяется при пор торсиометр (рис. 52). Прибор
имеет основание 8 п две стойки 3 и 5. Стойка 5 перемещается по направляющим
основания и закрепляется ручкой 9. Пиноль 6,
установленная в стойке 5, закрепляется на ней винтом 4. Вращением ручки 7
червячный винт выдвигает оправку и центрирует пружину на приспособлении. Ус
пружины закрепляется на оправке, скользящей во втулке неподвижной стойки.
Оправка имеет горизонтальную консоль-планку 2, на которой подвешивается площадка
1 для установки мерных грузов. Консоль создает момент вращения за счет тяжести
грузов. Торсиометр позволяет измерять усилия до 10 кгс/см .
